隨著新能源汽車滲透率的快速提升，充電樁作為新能源汽車的 “能量補給站”，其建設規模正以快速的速度擴張。然而，在充電樁密集運行的過程中，電能質量問題逐漸凸顯 —— 電壓波動、功率因數偏低、諧波污染等問題不僅影響充電效率，還可能對箱變等配電設備造成損害，甚至威脅整個電網的穩定運行。

在這一背景下，靜止無功發生器（SVG） 憑借其動態無功補償與諧波治理能力，成為解決充電樁與箱變補償問題的核心設備。今天，我們就來深入探討 SVG 在這一領域的關鍵作用，以及它如何為新能源充電基礎設施的穩定運行保駕護航。

一、先搞懂：充電樁與箱變?yōu)楹涡枰?“補償”？

在了解 SVG 的作用之前，我們首先要明白：充電樁和箱變?yōu)楹螘媾R “補償需求”？這背后其實是新能源汽車充電的特殊用電特性所致。

1.充電樁的 “波動性” 沖擊箱變

新能源汽車充電過程中，充電功率會隨車型、電池狀態、充電模式（快充 / 慢充）動態變化，屬于典型的 “沖擊性負荷”。這種波動性負荷會導致箱變輸出的電壓出現劇烈波動，當多臺充電樁同時啟動快充時，甚至可能引發電壓暫降，不僅影響充電效率（如充電速度變慢、充電樁頻繁重啟），還會加速箱變內部元器件的老化。

2.功率因數偏低，造成電網 “浪費”

充電樁的核心部件是整流器，其將交流電轉換為直流電的過程中，會產生大量的無功功率。無功功率雖不直接消耗電能，但會占用電網容量，導致功率因數偏低。根據國家電網要求，用戶側功率因數需保持在 0.9 以上，否則會面臨罰款；而充電樁集群運行時，功率因數往往降至 0.7-0.8，既增加了電網損耗，也抑制了箱變的帶載能力（原本能供 10 臺充電樁的箱變，可能因功率因數問題只能供 6-7 臺）。

3.諧波污染，威脅設備安全

除了無功功率，充電樁運行時還會產生大量諧波（主要是 3 次、5 次、7 次諧波）。這些諧波會流入箱變及電網，導致箱變鐵芯發熱、銅損增加，長期運行可能引發箱變絕緣老化、壽命縮短；同時，諧波還會干擾周邊用電設備（如照明、監控系統），甚至影響電網的頻率穩定。

面對這些問題，傳統的無功補償設備（如并聯電容器組）已難以滿足需求 —— 電容器組響應速度慢（通常在幾十毫秒到幾秒），無法跟蹤充電樁快速變化的無功負荷；且只能補償固定次數的諧波，對復雜的諧波環境適應性差。而 SVG 的出現，恰好解決了這些痛點。

二、SVG 是什么？它如何實現 “精準補償”？

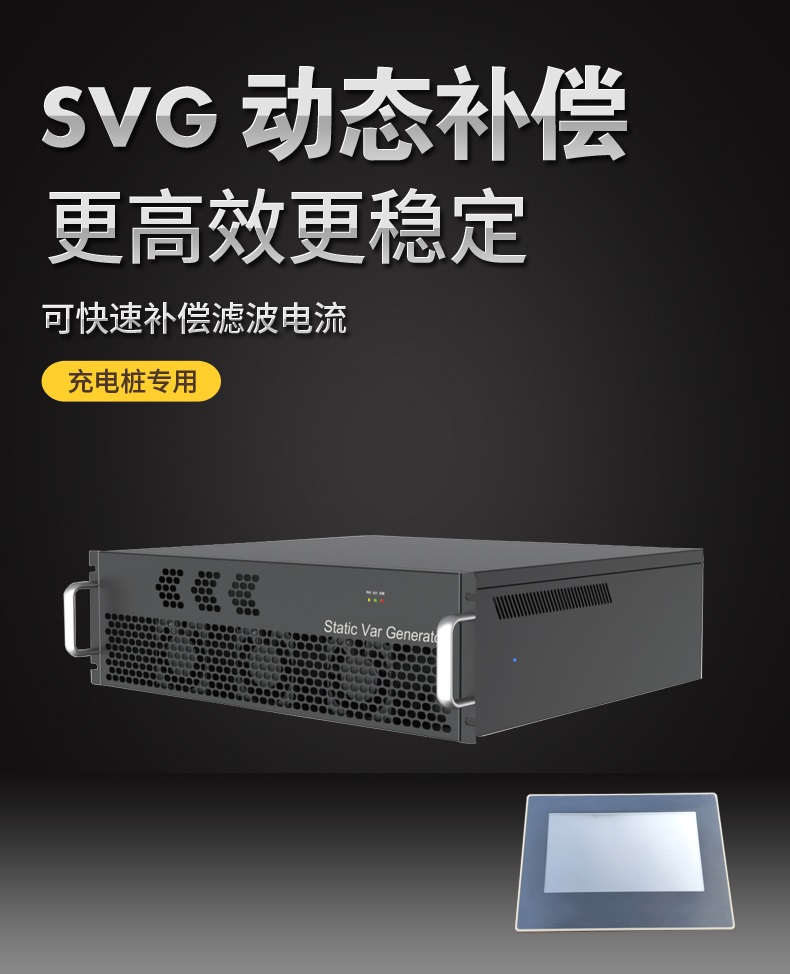

SVG（Static Var Generator，靜止無功發生器）是一種基于電力電子技術的動態無功補償裝置，其核心原理是通過大功率 IGBT（絕緣柵雙極型晶體管）模塊，實時檢測電網中的無功功率和諧波分量，然后主動輸出與負荷無功功率大小相等、方向相反的無功電流，以及與諧波電流大小相等、方向相反的補償電流，從而實現對無功功率的動態補償和諧波的有效抑制。

簡單來說，SVG 就像一位 “電能調節大師”：它能實時 “監測” 充電樁的用電情況，一旦發現無功功率或諧波超標，就立刻 “出手” 進行調整，讓電網的電能質量始終保持在穩定狀態。

與傳統補償設備相比，SVG 的優勢主要體現在三個方面：

響應速度快

補償范圍廣

諧波治理能力強

三、SVG 在充電樁與箱變補償中的 3 大關鍵作用

在充電樁與箱變系統中，SVG 并非簡單的 “輔助設備”，而是保障整個系統穩定運行、提升效率的 “核心支撐”。其關鍵作用主要體現在以下三個方面：

1. 穩定箱變電壓，避免充電中斷

如前所述，充電樁的波動性負荷會導致箱變輸出電壓波動。而 SVG 通過實時補償無功功率，能夠快速抑制電壓波動和暫降。例如，當多臺充電樁同時啟動快充時，會瞬間吸收大量感性無功，導致電壓下降；SVG 檢測到這一變化后，會立即輸出感性無功電流，補充電網的無功需求，從而將電壓穩定在額定值附近（通常波動范圍控制在 ±2% 以內）。

這一作用直接解決了充電樁因電壓波動導致的 “充電中斷”“充電速度變慢” 等問題，同時也避免了電壓劇烈波動對箱變內部繞組、絕緣件的沖擊，延長箱變的使用壽命。

2. 提升功率因數，釋放箱變?nèi)萘?/span>

SVG 通過動態補償無功功率，能夠?qū)⒊潆姌都旱墓β室驍?shù)從 0.7-0.8 提升至 0.95 以上，甚至接近 1.0。這一提升帶來的直接好處是：

避免罰款

釋放箱變?nèi)萘?/strong>

3. 抑制諧波污染，保障設備安全

對于充電樁產生的諧波，SVG 通過輸出反向諧波電流，能夠有效抑制諧波分量。實際應用中，在箱變低壓側安裝 SVG 后，總諧波畸變率（THD）可從原來的 15%-20% 降至 5% 以下，完全符合 GB/T 14549-1993《電能質量 公用電網諧波》的要求。

這一作用不僅保護了箱變（避免鐵芯發熱、絕緣老化），還保障了充電樁自身的安全運行（減少諧波對充電模塊的干擾），同時也避免了諧波對周邊用電設備的影響，為整個充電站點的穩定運行提供了 “安全屏障”。

四、實際案例：SVG 如何為充電樁站點 “賦能”？

為了更直觀地感受 SVG 的作用，我們來看一個實際案例：某城市新能源汽車充電站，配備了 12 臺 120kW 直流快充樁，箱變?nèi)萘繛?1250kVA。在未安裝 SVG 前，該站點面臨三大問題：

后來，該站點在箱變低壓側安裝了一臺 1000kvar 的 SVG 設備。投運后，效果立竿見影：

電壓穩定

功率因數達標

箱變溫度下降

此外，該站點還發現，安裝 SVG 后，充電樁的平均充電時間縮短了約 10%（因電壓穩定，充電模塊無需降功率運行），用戶滿意度顯著提升。

五、未來展望：SVG 將成充電樁建設的 “標配”

隨著新能源汽車充電基礎設施的加速建設，尤其是超快充樁（如 480kW、600kW）的普及，充電樁的功率密度將進一步提升，對電能質量的要求也會更高。在這一趨勢下，SVG 作為保障電能質量的核心設備，將逐漸成為充電樁站點建設的 “標配”。

未來，SVG 還將向更智能、更集成的方向發展：例如，結合 AI 算法實現負荷預測，提前調整補償策略；與充電樁、箱變形成 “三位一體” 的智能控制系統，實現遠程監控、故障診斷與自動運維；同時，隨著碳化硅（SiC）等新型電力電子器件的應用，SVG 的體積將更小、效率更高、成本更低，進一步推動其在充電樁領域的普及。

結語

從解決電壓波動到提升功率因數，從抑制諧波污染到保障設備安全，SVG 在充電樁與箱變補償中扮演著不可替代的 “關鍵角色”。它不僅是新能源充電基礎設施穩定運行的 “守護者”，更是推動新能源汽車產業高質量發展的 “助推器”。

隨著新能源汽車產業的持續升溫，相信 SVG 技術將不斷迭代升級，為更多充電樁站點提供更有效、更可靠的電能質量解決方案，助力 “雙碳” 目標的實現。
